桌椅綜合測試儀HD-AF738
來源:海達儀器有限公司 時間:2021-04-05 11:11:32 海達小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
椅子綜合試驗機是針對椅子座面和椅背的靜載荷、耐久性、擺錘沖擊、座面前沿等進行檢測的儀器，主要適用于各種椅、凳強度和耐久性等綜合性能的測試。 EN1728-2012；GB/T10357.3-2013等 操作原理 椅座椅背測試：試驗時將一定形狀、質量的加載模塊，以規定的加載形式、頻率，分別對座椅和靠背表面重復加載，實驗結束，檢查試樣整體結構，記錄數據，評定樣品的綜合性能 沖擊擺錘測試：把擋塊固定在試樣的前腿適當位置，防止向前移動。將沖擊擺錘按規定高度和角度固定在試樣上方，使擺錘能繞轉軸線自由跌落，朝椅背外側中間部位由外向里水平?jīng)_擊10次。試驗凳子時，則沖擊座面后沿中間部位。 座面前沿靜載測試:使用加載墊在座椅中心線從結構的前沿向內一定距離處施加垂直向下的力。 | ||
| 主要技術參數 | ||
指標參數電 機5IK60GU-CMF-5GU50KB（帶剎車）力值傳感器2000N/S型--5000N輪輻式（共兩個）控制方式PLC控制顯示方式觸摸屏顯示測試座面高度300-650mm滾珠絲杠TPI進口滾珠絲桿測試次數1-999999次（任意設定）電 源1∮AC/220V、50HZ整機功率200W氣 源≥0.6MPa機臺尺寸1800*1800*3150mm（L*W*H）測試空間1640*1640mm（L*W） 產品特點 （一）硬件特點 1.控制系統可滿足多個氣缸分別或同時工作,對于分組工作的氣缸，操作系統能準確的控制各個氣缸的操作順序及加載時間； 2.氣缸有效行程可調，設備采用特殊裝置來防止氣缸在運行過程中的過沖、過退現象。避免在調試過程中，因此現象使被測試物產生較大的損傷，以致測試結果的不準確； 3.試驗次數：0—999999可任意設定，達到設定次數后自動停機，中途停機或斷電會自動保留測試結果； 4.儀器采用福馬腳輪支撐，操作簡單，移動靈活，調節方便，而且載重大，美觀獨特，內部裝有可調節轉盤，同時具有支撐固定，調節水平，移動，減震等功能。 （二）軟件特點 1.PLC可編程序控制器控制，可設定試驗力、試驗次數，并可實時顯示試驗力、試驗次數，并可通過USB端口導出測試界面數據； 2.儀器可基本實現無人看管試驗，試驗完成或試件損壞會自動停止該項試驗，同時自動保留測試結果； 3.氣缸伸縮提示，當氣缸不能正常伸出或收縮時，儀器會提示報警； 4.儀器斷電保護，斷電瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試； 5.設備短路保護，避免過大的短路電流使電器設備過熱或受電動力作用而遭到損壞。
| ||

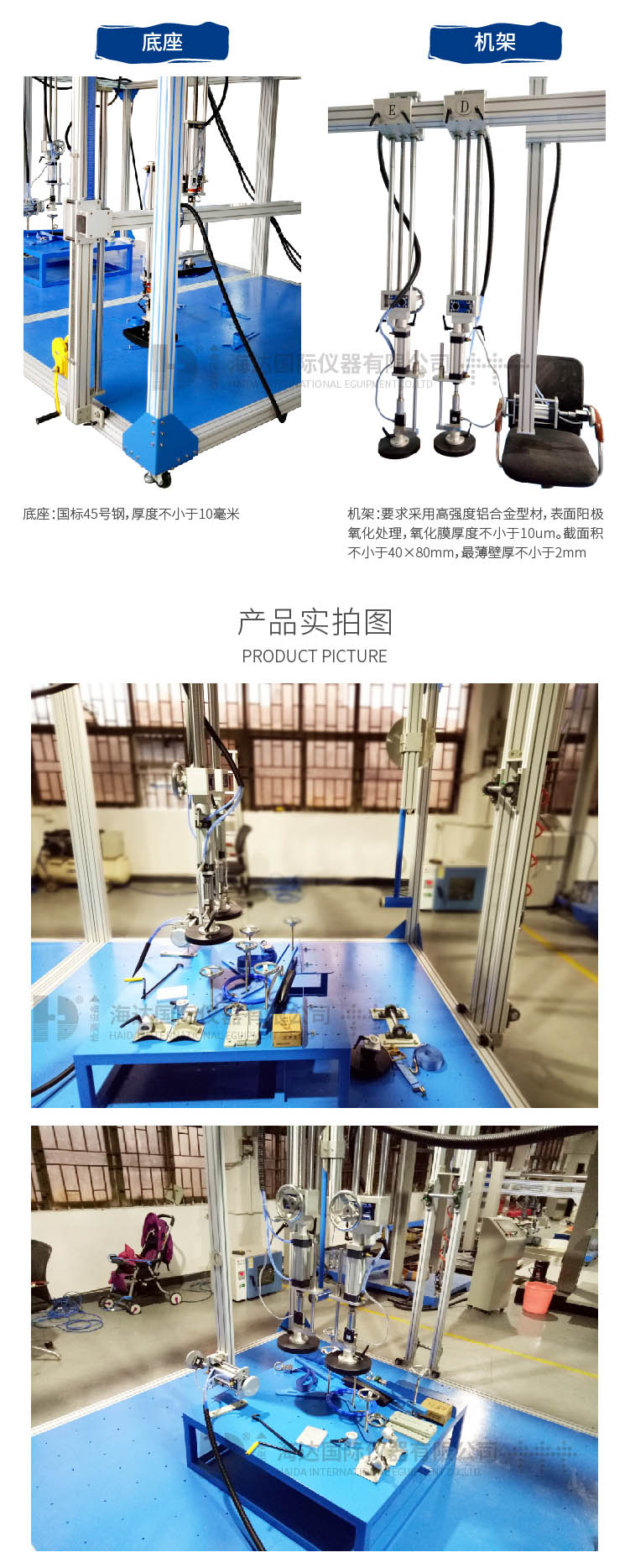

| ——————產品細節圖——————— | ||
